打捆機工作原理

來源:發財農業網時間:2019-12-02 14:14:48編輯:yangqian 當前位置:發財農業網 > 農資 > 農機 > 手機閱讀

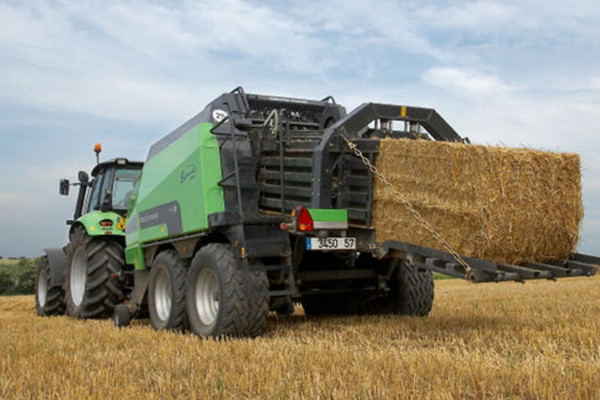

打捆機主要通過撿拾機構、卷壓滾筒機構、紮線機構和放捆機構自動完成軟莖草類的撿拾、成型、打捆和放捆過程。拖拉機的動力輸出軸通過萬向傳動軸,將拖拉機的動力輸入到捆紮機的輸入軸,使用拖拉機液壓輸出接口控製油缸活塞伸縮,實現放捆作業。

打捆機工作原理

1、撿拾機構

打捆機工作原理

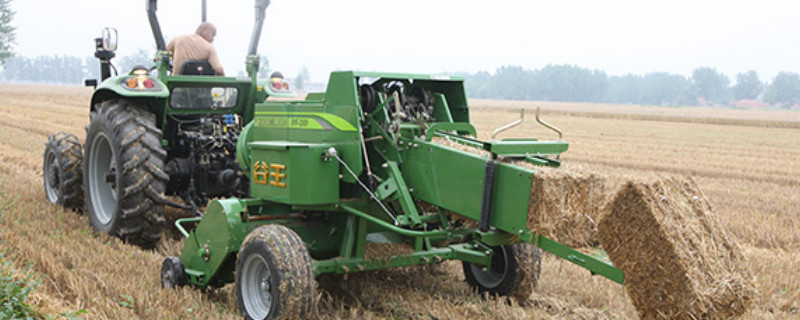

打捆機撿拾器彈齒的運動由撿拾器一端的曲柄、滾輪以及凸輪盤組成的定向滾輪機構控製,再另一端安裝有超越離合器,避免因為意外情況導致的撿拾器反轉。同時,撿拾器配備了懸掛以及升降裝置,可以有效的保證彈齒具有穩定的離地間隙。

2、卷壓滾筒機構

打捆機工作原理

工作過程中,拖拉機牽引撿拾打捆機跨騎在收貨後成壟的秸稈草上,隨著拖拉機的前進,掛上動力輸出軸,已預調好適當高度的拾草機構開始轉動,撿拾秸稈草喂入卷壓室,隨著捆紮機滾筒的連續轉動,進入卷壓室的秸稈草逐漸由小變大形成緊密圓捆。

3、紮線機構

當草捆達到預定密度時,自動打開漲捆開關,報警喇叭鳴響,司機停止拖拉機前進,推動送繩離合器,送繩開始,當發現送繩加快時,鬆開離合器,拖拉機動力輸出軸繼續轉動紮繩開始。繞預定圈數後,自動割斷繩索,紮繩結束。

4、放捆機構

打捆機工作原理

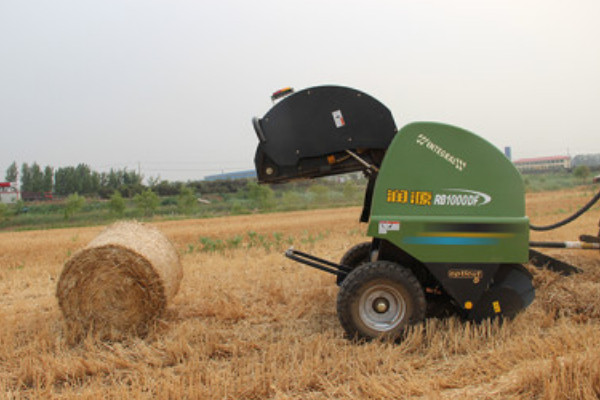

紮線借結束後,司機拉動液壓操作杆使液壓閥換向,油缸工作,後機架打開,拋出草捆。放捆後,複位液壓閥,關閉後機架,一個循環結束,拖拉機繼續前進,撿拾開始下一個循環。
